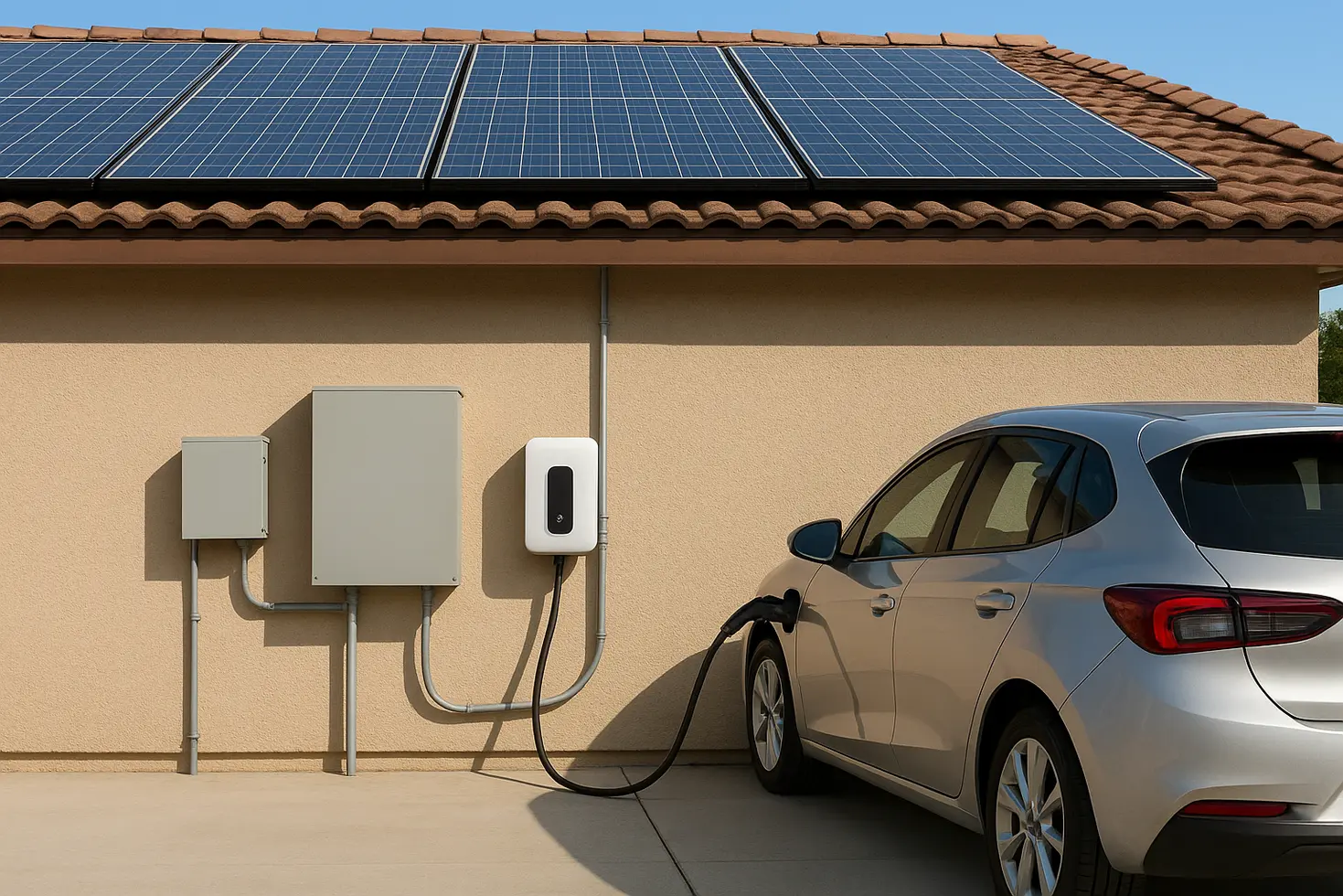

Integración de paneles solares con cargadores de vehículos eléctricos

Integrar paneles solares con un cargador de vehículo eléctrico permite aprovechar parte o toda la energía fotovoltaica disponible para recargar el coche, lo que contribuye a reducir la dependencia de la red eléctrica. Sin embargo, esta integración no consiste simplemente en conectar los paneles al cargador; es un proceso más complejo que requiere coordinar la producción solar, el consumo de la vivienda o edificio, el tipo de inversor, la potencia disponible y el comportamiento del vehículo durante la carga.

La instalación adecuada depende de varios factores, como cuándo se carga el coche, cuánta energía necesita, si hay producción solar durante esas horas y si se busca priorizar el autoconsumo, disponer de respaldo energético o complementar la red. Un sistema bien diseñado puede adaptar la carga a la energía generada; en cambio, uno mal dimensionado puede generar excedentes cuando el vehículo no está conectado o requerir energía de la red cuando se esperaba cargar con energía solar.

Cómo se conectan los paneles solares a un cargador de vehículo eléctrico

Los paneles solares generan corriente continua, que un inversor convierte en corriente alterna para alimentar la instalación eléctrica y, desde ella, el cargador del vehículo.

En una integración habitual, los paneles solares producen electricidad durante las horas de luz. Esa energía se dirige al inversor solar, cuya función es convertirla en electricidad utilizable por la instalación. Es importante destacar que el cargador de vehículo eléctrico no se conecta directamente a los paneles, sino a la instalación eléctrica.

Por lo tanto, la energía solar puede utilizarse para cubrir el consumo del cargador siempre que haya generación disponible y que la configuración del sistema lo permita. Si el vehículo necesita más potencia de la que producen los paneles en ese momento, la diferencia puede proceder de la red eléctrica o de un sistema de almacenamiento, si existe y está preparado para ello.

También puede ocurrir lo contrario: los paneles pueden generar más energía de la que demanda el cargador y el resto de consumos conectados. El destino de ese excedente dependerá de la configuración eléctrica y de las regulaciones aplicables en la ubicación de la instalación.

La integración no significa necesariamente que el coche cargue exclusivamente con energía solar en todo momento. Significa que la producción fotovoltaica puede participar en la carga y, cuando se diseña para ello, puede priorizarse frente a la energía de la red.

Qué componentes necesita un sistema solar para cargar un vehículo eléctrico

Un sistema solar para cargadores de vehículos eléctricos (EV) requiere varios componentes clave, entre los que se incluyen paneles fotovoltaicos, un inversor solar, una instalación eléctrica adecuada y un cargador compatible con las condiciones de esa instalación.

Los elementos concretos dependen del proyecto específico, pero normalmente deben evaluarse los siguientes:

• Paneles solares: captan la radiación solar y generan electricidad en corriente continua. La ubicación, orientación e inclinación de los paneles son factores cruciales que afectan la producción disponible a lo largo del día y del año.
• Inversor solar: transforma la corriente continua procedente de los paneles en corriente alterna apta para la instalación eléctrica y para la mayoría de cargadores de vehículos eléctricos.
• Cargador de vehículo eléctrico: suministra electricidad al vehículo de acuerdo con la capacidad de carga admitida por el coche y la potencia disponible en la instalación.
• Protecciones y cableado de la instalación: deben ser adecuados para los circuitos involucrados y para las exigencias de seguridad aplicables localmente.
• Sistema de gestión energética, cuando se requiera: puede ayudar a coordinar los consumos del inmueble, la generación solar y la carga del vehículo.
• Baterías de almacenamiento, si se desean: almacenan energía para utilizarla posteriormente, aunque no son obligatorias en todos los proyectos.

La selección de estos componentes debe comenzar por la instalación eléctrica existente, no por el cargador. Un cargador con una potencia determinada no garantiza que esa potencia esté disponible cuando coincidan otros consumos, haya baja producción solar o existan limitaciones en la acometida eléctrica.

Qué inversor se necesita para integrar paneles solares y carga EV

Para esta integración se necesita un inversor solar que convierta la corriente continua de los paneles en corriente alterna compatible con la instalación eléctrica.

El inversor es el equipo que hace posible aprovechar la energía de los paneles en los consumos habituales del inmueble, incluido el punto de recarga. No debe elegirse únicamente por su potencia nominal; su compatibilidad con el sistema fotovoltaico, la configuración de la instalación, la posible presencia de baterías y las condiciones exigidas por la red local son igualmente importantes.

Si el proyecto incluye almacenamiento, se debe comprobar si la arquitectura elegida admite la incorporación de baterías y bajo qué condiciones. No todos los sistemas se configuran de la misma forma, ni todos los inversores ofrecen las mismas funciones de gestión energética.

También conviene distinguir entre dos necesidades que a menudo se confunden:

• Convertir energía solar para alimentar consumos: es la función básica del inversor solar.
• Ajustar la carga del vehículo según la producción disponible: requiere que el cargador o el sistema de gestión puedan recibir, interpretar y aplicar esa información cuando se desea una carga solar prioritaria.

Antes de elegir el inversor, es recomendable facilitar al profesional responsable información sobre la potencia del cargador prevista, los consumos simultáneos del edificio, la producción solar estimada y la posibilidad de ampliar el sistema en el futuro.

Qué cargadores pueden funcionar con energía solar

Un cargador conectado a una instalación alimentada por un inversor solar puede utilizar energía fotovoltaica, aunque su capacidad para priorizarla depende de su configuración y gestión.

La compatibilidad básica no se limita al conector del coche. El cargador debe ser compatible tanto con el vehículo como con la instalación eléctrica, mientras que el sistema solar debe poder entregar energía a esa instalación mediante su inversor.

La cuestión práctica es qué comportamiento se busca:

Objetivo de carga	Qué debe evaluarse	Limitación que conviene conocer
Usar energía solar cuando esté disponible	Producción solar durante el horario de carga	La producción cambia con el clima y la hora
Cargar aunque no haya sol	Disponibilidad de red eléctrica o almacenamiento	Parte de la energía puede no proceder de los paneles
Priorizar excedentes solares	Capacidad de gestión entre inversor, consumos y cargador	No todos los equipos intercambian información del mismo modo
Mantener una carga programada	Horario de salida y energía necesaria del vehículo	Puede ser necesario complementar con la red

Un cargador con funciones de programación o gestión puede ser especialmente útil cuando el vehículo permanece estacionado durante horas de producción solar. Aun así, es necesario confirmar con la documentación técnica de los equipos si pueden coordinarse con el inversor o con un sistema de gestión externo.

El tipo de conector y cable sigue siendo relevante para la compatibilidad física y eléctrica con el vehículo. Si necesitas revisar esa parte de la decisión, consulta la guía sobre adaptadores para vehículos eléctricos.

¿Hace falta una batería para cargar un coche eléctrico con paneles solares?

No, una batería estacionaria no es imprescindible para usar energía solar en la carga del vehículo, pero puede aportar flexibilidad cuando la producción y la carga no coinciden.

Sin batería, el vehículo puede cargarse con la energía que el sistema solar esté generando en ese momento, complementada por la red cuando sea necesario según la configuración de la instalación. Esta solución puede tener sentido si el coche suele estar aparcado durante las horas de luz y se acepta que la potencia de carga disponible varíe.

Con baterías de almacenamiento, es posible guardar parte de la energía generada para emplearla más tarde. Esto puede ser relevante si el vehículo se carga principalmente fuera de las horas solares, aunque la conveniencia real depende del patrón de uso, del tamaño del sistema y de los objetivos energéticos del propietario.

La batería no crea energía adicional; desplaza en el tiempo una parte de la energía que se ha producido previamente. Por eso, antes de incorporarla, conviene responder a estas preguntas:

• ¿El vehículo está conectado mientras hay producción solar?
• ¿La generación solar suele coincidir con otros consumos importantes del inmueble?
• ¿Se necesita cargar habitualmente por la noche?
• ¿La instalación contempla respaldo ante interrupciones de red o solo autoconsumo?
• ¿El sistema elegido permite incorporar almacenamiento ahora o más adelante?

Si el coche puede conectarse de forma habitual durante el día, puede ser razonable estudiar primero una integración sin batería y valorar el almacenamiento después, con datos reales de generación y consumo.

Cómo afecta el tamaño del sistema solar a la velocidad de carga

Un sistema fotovoltaico con mayor capacidad puede generar más energía en condiciones favorables, pero la velocidad de carga también queda limitada por el cargador, el vehículo y la instalación.

La potencia disponible para el coche en un momento concreto no depende solo de cuántos paneles haya instalados. La generación cambia a lo largo del día y puede verse afectada por la orientación, la inclinación, las sombras, las condiciones meteorológicas y el estado general del sistema.

Además, aunque exista suficiente producción solar, el vehículo puede aceptar una potencia de carga inferior a la que ofrece el cargador. Del mismo modo, otros consumos del inmueble pueden utilizar parte de la energía generada antes de que llegue al punto de recarga.

Para estimar el tamaño de un sistema solar destinado, entre otros usos, a cargar un vehículo, el cálculo debe partir de energía y hábitos de uso, no solo de potencia instantánea:

energía solar disponible para carga = producción solar prevista menos consumo simultáneo del inmueble y pérdidas aplicables

Después, se compara esa energía disponible con la energía que el vehículo necesita reponer durante un periodo concreto. Para ello hay que conocer, como mínimo:

• energía que se desea añadir al vehículo;
• frecuencia de recarga;
• horario habitual en que el coche permanece conectado;
• consumo eléctrico simultáneo del inmueble;
• producción solar estimada para esa ubicación;
• límites del cargador, del vehículo y de la instalación.

Una producción alta durante un periodo corto no garantiza una carga rápida y sostenida. En cambio, una carga programada durante varias horas de sol puede aprovechar mejor una producción moderada si el vehículo permanece conectado.

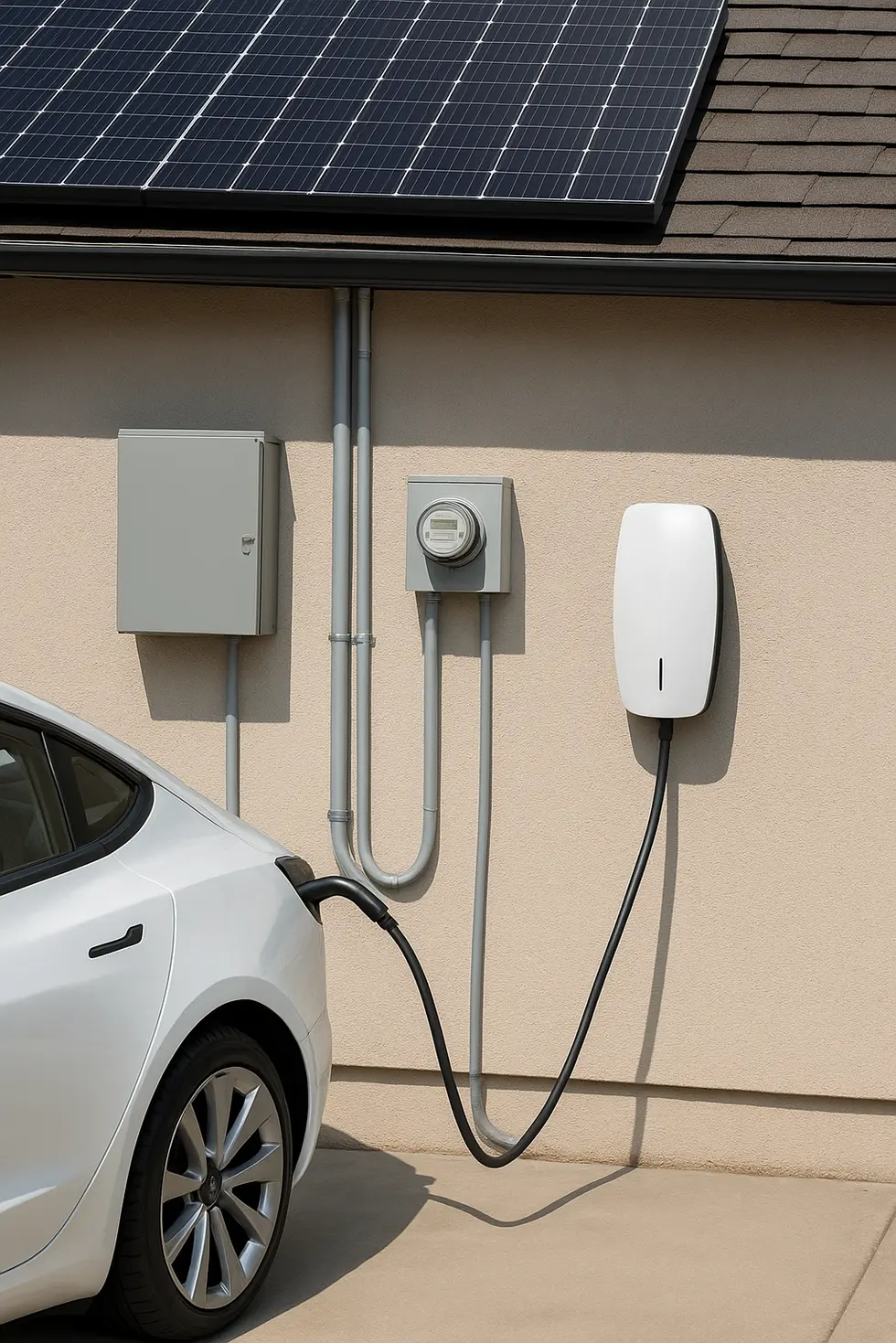

Qué revisar durante la instalación de paneles y cargador EV

La instalación debe coordinar la captación solar, la capacidad eléctrica disponible, el circuito del cargador y el perfil real de uso del vehículo.

La orientación y la inclinación de los paneles influyen en cuánta radiación pueden captar y en qué momento del día se produce más energía. La orientación más conveniente no es idéntica en todos los países ni en todos los tejados: depende de la ubicación geográfica, la estructura disponible, las sombras y el patrón de consumo que se quiere cubrir.

La ubicación del cargador también requiere revisión. Debe considerarse el recorrido del cableado, la distancia hasta el cuadro eléctrico, el entorno interior o exterior, el acceso del vehículo y las protecciones necesarias. Estos aspectos afectan tanto a la viabilidad técnica como al trabajo de instalación.

Antes de ejecutar el proyecto, un instalador certificado debería evaluar, entre otros aspectos:

Aspecto	Qué comprobar	Decisión que puede cambiar
Instalación eléctrica existente	Capacidad disponible y estado de los circuitos	Potencia de carga viable y necesidad de mejoras
Sistema fotovoltaico	Producción esperada, orientación, inclinación y sombras	Tamaño del sistema y expectativa de carga solar
Uso del vehículo	Horarios de estacionamiento y necesidad diaria de recarga	Conveniencia de programación, gestión o batería
Consumos del inmueble	Equipos que operan al mismo tiempo que el cargador	Necesidad de limitar o gestionar la carga
Ubicación física	Recorrido de cableado y exposición ambiental	Tipo de montaje y protecciones requeridas

No conviene decidir el tamaño de los paneles o la potencia del cargador de forma aislada. Ambos forman parte de una instalación que debe funcionar con seguridad y sin superar las capacidades eléctricas disponibles.

Para preparar la parte doméstica del proyecto, puede ser útil revisar qué implica la instalación de un cargador EV en una residencia.

Qué normativa y permisos se deben comprobar

La instalación de paneles solares y cargadores EV debe cumplir los requisitos eléctricos, constructivos y de conexión a red vigentes en la región concreta.

No existe una única normativa que se aplique igual en todos los países. Los requisitos pueden variar según el lugar, el tipo de inmueble, la potencia del sistema, la conexión a la red y si se incorporan baterías.

Es importante diferenciar tres ámbitos:

• Instalación eléctrica: requisitos para circuitos, protecciones, cableado, puesta a tierra y seguridad de la carga.
• Sistema fotovoltaico: condiciones de montaje, conexión, inversor y posible inyección de excedentes a la red.
• Autorizaciones del inmueble o de la red: permisos, trámites o condiciones que pueden depender de la autoridad local, la comunidad de propietarios, el operador de red o la empresa suministradora.

Que un cargador o un inversor tenga determinadas características no sustituye la revisión de la instalación completa. Antes de comprar equipos o iniciar obras, conviene confirmar los requisitos vigentes con un instalador certificado y las entidades locales correspondientes.

Qué costes intervienen en un proyecto de carga solar EV

El coste total de un proyecto de carga solar para vehículos eléctricos depende de varios factores, incluyendo los equipos, la complejidad eléctrica, la obra necesaria, el almacenamiento opcional y los requisitos administrativos de cada ubicación.

No es fiable estimar un precio universal porque dos viviendas o edificios con necesidades aparentemente parecidas pueden requerir trabajos muy distintos. Por ejemplo, la distancia entre el cuadro eléctrico y el punto de recarga, el estado de la instalación existente o la complejidad del tejado pueden modificar el alcance del proyecto.

Los conceptos que normalmente se deben solicitar por separado en un presupuesto son:

• sistema de paneles solares;
• inversor y equipos asociados;
• cargador de vehículo eléctrico;
• cableado, protecciones y elementos de montaje;
• posible sistema de gestión energética;
• baterías, si se han decidido;
• mano de obra y adaptación de la instalación eléctrica;
• permisos, inspecciones o trámites locales cuando procedan;
• mantenimiento o ampliaciones futuras, si son necesarias.

Comparar presupuestos solo por el importe final puede llevar a pasar por alto diferencias relevantes. Conviene pedir que se detalle qué potencia de carga se contempla, si la gestión solar está incluida, qué trabajos eléctricos se realizarán y qué supuestos se han utilizado para diseñar el sistema.

Si estás valorando el trabajo eléctrico asociado al punto de carga, consulta también los factores que influyen en el coste de instalar un cargador eléctrico.

Ejemplo orientativo de integración solar con un cargador

La selección debe partir del horario de carga y de la energía solar disponible, no solo de la potencia nominal de los paneles o del cargador.

Ejemplo orientativo: una persona quiere cargar su vehículo mientras está estacionado durante el día. Tras revisar el consumo energético del inmueble y la capacidad prevista de sus paneles, determina que necesita un inversor solar de 5 kW para convertir la energía generada.

Al planificar el montaje, revisa la orientación y la inclinación de los paneles para favorecer la exposición solar. En este caso, se considera una orientación hacia el sur, una referencia que puede ser adecuada en determinados contextos del hemisferio norte, pero que no debe trasladarse de forma automática a otras ubicaciones.

La decisión no termina con el inversor. También debe comprobarse si el cargador puede utilizar la energía disponible conforme a la configuración de la instalación, qué sucede cuando la generación solar disminuye y si los consumos del inmueble limitan la potencia que llega al vehículo. Si el coche no suele estar conectado durante el día, tendría que valorar la programación de carga, el apoyo de la red o, si encaja con su objetivo, el almacenamiento energético.

Errores frecuentes al integrar carga EV y energía solar

La integración funciona mejor cuando se diseña como un sistema conjunto, porque paneles, inversor, cargador y consumo del inmueble condicionan el resultado.

Un error habitual es suponer que un sistema solar permitirá cargar siempre el coche únicamente con el sol. La generación varía durante el día y puede no coincidir con el momento en que el vehículo está conectado. Conviene definir desde el inicio si se acepta apoyo de red o si se busca desplazar energía mediante almacenamiento.

También es frecuente elegir el cargador antes de revisar la capacidad de la instalación eléctrica. Esto puede obligar posteriormente a limitar la carga o a realizar adaptaciones no previstas.

Otro problema es calcular el tamaño solar solo a partir de la batería del vehículo. La producción fotovoltaica debe analizarse junto con el consumo habitual del inmueble, las horas de estacionamiento y las pérdidas aplicables al sistema.

Por último, no conviene asumir que todos los cargadores, inversores y sistemas de gestión se coordinan automáticamente. La posibilidad de priorizar producción solar debe confirmarse en la documentación técnica de los equipos y en el diseño del instalador.
